Pretratamiento de agua de ro para sistemas farmacéuticos–tecnología verde

La destilación ha sido el abanderado como proceso final en la producción de agua para inyección (WFI) desde que tenemos uso de razón, a pesar de que la Farmacopea de los Estados Unidos (USP) ha permitido otros procesos de producción distintos a la destilación. Sin embargo, la destilación sigue siendo el "estándar de oro" [1].

Esto no es sorprendente, ya que la Farmacopea Europea (EP) ha sostenido sistemáticamente que el WFI no sólo debe cumplir las especificaciones de la monografía sino que también debe evaporarse y condensarse en una unidad de destilación adecuada [2]. Sin embargo, como pocas empresas producen exclusivamente para el mercado americano, siempre ha sido necesaria la destilación.

Por otro lado, ha habido mucho interés en cambiar la demanda inequívoca de destilación del PE. Las encuestas han demostrado que más del 73% de los usuarios farmacéuticos y más del 77% de los proveedores de sistemas respondieron positivamente a la pregunta: "¿Es interesante para usted la fabricación de WFI mediante ósmosis inversa (en lugar de destilación)? ¿Sería una alternativa para usted si ¿Fue aprobado en Europa?" [3]

Este interés es comprensible a la luz de los considerables ahorros de inversión de capital en equipos para sistemas basados en membranas frente a equipos de producción térmica. De hecho, la recomendación es un pretratamiento basado en membranas para la destilación [4][5], por lo que la mayoría de los alambiques WFI se alimentan con agua según los estándares de agua purificada (PW). En este caso, la inversión en unidades de destilación sigue siendo adicional a la inversión en equipos de producción basados en membranas.

En cuanto a los costes operativos, si se ahorra el gasto energético en evaporación y condensación del agua de alimentación al no instalar equipos de destilación, los costes totales del ciclo de vida, tanto de inversión como operativos, se pueden reducir drásticamente. Han sido necesarios muchos años para que la Farmacopea Europea (EP) permita el uso de tecnología basada en membranas, sin necesidad de una destilación final. El proceso comenzó en 1999 [6] con una conferencia internacional que deliberó sobre si permitir la ósmosis inversa con o sin tecnologías adicionales, p. Electrodesionización continua (CEDI) y/o ultrafiltración (UF) como método alternativo para la producción de WFI sin necesidad de alambique.

La principal preocupación de los reguladores era la posible contaminación microbiológica del WFI que no sufría un proceso térmico de ebullición, evaporación y condensación [6] [7].

En la encuesta de la Academia Europea de Cumplimiento (ECA) de 2011 [8], se preguntó a los usuarios finales y proveedores de sistemas por qué, en los EE. UU., la destilación se utiliza a menudo para la producción de WFI a pesar de que era posible utilizar sistemas basados en membranas. Más del 28% de los usuarios finales y más del 36% de los proveedores de sistemas pensaron que en los sistemas actuales el riesgo microbiano es demasiado alto. En los sistemas de pretratamiento típicos, la principal preocupación operativa con respecto al carbón activo es la acumulación microbiana y la proliferación de microorganismos en los suavizantes [9][10]. Estos microbios se alimentarán directamente a las membranas de ósmosis inversa y provocarán contaminación de la superficie y ensuciamiento de esas membranas con impacto en el agua del producto y los parámetros operativos.

La PE está cambiando, pero ¿deberíamos cambiar también nuestros sistemas en vista de estos problemas? Una solución a estos problemas es la siguiente tecnología, que permitirá la producción de WFI a base únicamente de membranas sin destilación.

Nueva Tecnología sin Medios y sin Productos Químicos

Electrolytic Scale Reducer (ESR)

El ESR es un reactor alimentado eléctricamente diseñado para reducir sales en el agua de alimentación de la RO con el fin de inhibir la precipitación y por tanto las incrustaciones sobre las membranas.

El sistema no tiene partes móviles y no tiene ablandadores de resina orgánica.

No hay retrolavados, ni regeneración y tampoco necesita dosificación química.

El ESR se basa en la precipitación eléctrica. La unidad está compuesta por una cámara de reacción cilíndrica metálica, que es el cátodo, con un electrodo de titanio central que es el ánodo.

Se pasa una corriente eléctrica a través del agua y algunas de las moléculas se hidrolizan y por tanto se dividen en iones OH- y H+. Esta división hace que se forme un pH muy alto en el interior del cátodo. Como el pH alto es un factor crítico en la precipitación de la dureza según el Índice de Saturación [11] de Langelier, la incrustación se forma en el cátodo y se elimina del agua.

Dado que parte de la salinidad sujeta a precipitación se ha eliminado del agua circulante, no se precipitará dureza en las membranas de RO.

La siguiente ecuación denota la reacción química [12]:
Ca2+ + 2HCO3− ? CaCO3 + CO2 + H2O
Ca+2 + CO3-2 ↔ CaCO3

El proceso también reducirá los niveles altos de contaminantes de sílice, ferrita y manganeso. Esta es una ventaja especial ya que la eliminación de estos contaminantes no se cumple adecuadamente con los ablandadores típicos con o sin adición de anti-incrustante.

Las incrustaciones se eliminan del cátodo invirtiendo la corriente eléctrica que dejará caer la incrustación en el agua y se drenará por el desagüe.

El sistema no tiene partes móviles y no hay consumibles que reemplazar.

Una ventaja adicional del ESR es la generación de cloro libre a partir de los cloruros en la entrada de agua de alimentación.

La siguiente ecuación denota esta reacción [12]:
Cl- + H+ HCL
HCl + HCl Cl2 + H2

Este subproducto de cloro libre es un factor que ocurre naturalmente que mantiene el ESR limpio de biofilm.

Decloración Hidro-Óptica (HOD)

El agua tratada con ESR se declora con una unidad HOD, mediante exposición a radiación ultravioleta que descompone el cloro libre [13].

Es bien sabido que la radiación UV reducirá la concentración de cloro libre y cloraminas [13] [14].

El UV rompe los enlaces químicos del cloro libre o cloramina para formar ácido clorhídrico y otros subproductos. Cuando se irradia con una dosis suficiente de UV, la reacción para el cloro libre, como ácido hipocloroso, es la siguiente:
2HOCl → 2HCl + O2

Cuando se irradia con una dosis suficiente de UV, la reacción para el agua que contiene cloramina y cloro libre, como ácido hipocloroso, es la siguiente:
2NH2Cl + HOCl → N2 + 3HCl + H2O

La membrana de RO rechaza fácilmente los subproductos de las reacciones [13].

El HOD es una unidad de UV muy potente con lámparas de UV de presión media que tienen picos de energía altos en las longitudes de onda necesarias para la destrucción del cloro, que se concentran en el área de 240 nm y el área de 290 nm [15].

En efecto, el HOD ha eliminado las sustancias oxidantes del agua, que podrían dañar las membranas de poliamida, permite el paso de iones a través de las membranas y/o evita daños a la unidad de electrodesionización continua (CEDI) aguas abajo.

El HOD no tiene partes móviles pero necesita reemplazo de lámpara UV cada 6 meses.

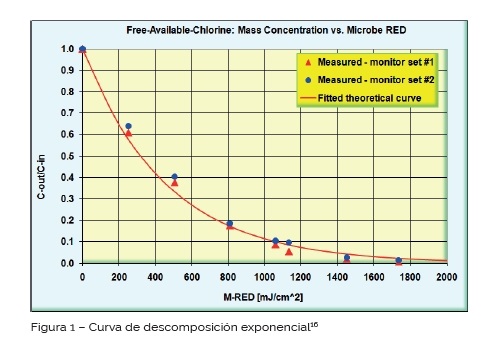

Como se puede ver en la Figura 1, la foto-desactivación sigue una curva de descomposición exponencial, la dosis necesaria para reducir 1 ppm de cloro libre está por encima de 1700 mJ/cm2.

A veces se necesita reducción de 1.5 ppm o de 2 ppm dependiendo del tipo de pretratamiento y el factor de seguridad de diseño, en cuyo caso se requerirían dosis de UV aún más altas.

Configuración de los Sistemas

Combinación de ESR, HOD, RO y CEDI

Como se puede observar en la Figura 3, el sistema comienza con un tanque de agua ciudad, unidades ESR y HOD con filtración intermedia. Esta agua pretratada se alimenta directamente a una combinación RO-CEDI.
Figura 3 – Diagrama de flujo de la combinación ESR-HOD-RO-CEDI [12]

El ESR y el HOD están diseñados para someterse a una sanitización con agua caliente a entre 85°C y 95 °C. Los materiales de construcción del ESR son SS316L y Titanio y los del HOD son SS316 y Cuarzo.

No hay carga biológica ya que no hay medios orgánicos en el sistema y el sistema se sanitiza con agua caliente desde la entrada de agua de la ciudad hasta la salida del CEDI.

Este sistema funciona sin instrumentación complicada ni circuitos de retroalimentación sofisticados. El sistema funciona sin piezas móviles, excepto bombas, y no necesita enjuagues ni retrolavados.

El sistema ha estado funcionando durante un total de 7 años en diferentes sitios y aplica políticas ecológicas ya que no se desperdicia agua, no se utilizan productos químicos ni se utilizan ni reemplazan medios.

Reducción Continua de Bacterias (CBR) - La destrucción de bacterias es inherente al funcionamiento continuo.

Como el sistema no tiene resina orgánica ni filtro de carbón, no hay captura de microbios.

Cuando el sistema funciona, reduce activamente la carga biológica mediante el siguiente proceso:

En el tanque de agua de la ciudad, el volumen de agua se reemplaza constantemente y se diluye con agua limpia procedente de la salida de ESR, ver Figura 3. El ESR genera constantemente cloro libre y mantiene los reactores de ESR libres de crecimiento y el HOD reduce aún más la carga biológica mediante irradiación UV de muy alta dosis.

El sistema requiere sanitización con agua caliente solo al inicio o después del reemplazo de la lámpara UV.

Caso de estudio:

Combinación de ESR, HOD, RO y CEDI para agua de calidad WFI

Se establecieron varios sitios de instalación industrial; Aquí se presenta un sitio donde se estudió el rendimiento total del sistema para determinar su compatibilidad con los estándares WFI. El sistema de producción de agua combina las tecnologías ESR-HOD-RO-CEDI.

El sistema de pretratamiento y producción fue validado con los siguientes datos condensados en la Tabla 1 [12]:


Como se puede observar en la Tabla 1 anterior, los recuentos microbianos totales se reducen en 4 log. Como los estándares microbianos EP para WFI son <10 ufc/100 ml [2], el agua de alimentación de RO cumple con los estándares microbianos de WFI antes de pasar a través de la membrana de RO. La reducción de Pseudomonas es especialmente significativa ya que este tipo de patógeno genera biopelículas y es tenaz en su adherencia a las superficies y, por lo general, es resistente a la mayoría de los tipos de procedimientos de sanitización.

La Tabla 2 demuestra que el agua producida tiene un recuento total indetectable y ninguna otra especie microbiana; LAL, TOC, metales pesados y nitratos cumplen con los criterios de agua de WFI.

Conclusiones

Un sistema que utiliza un ESR y HOD aguas abajo disfruta de ventajas significativas en comparación con los sistemas tradicionales basados en productos químicos y medios. No se requiere regeneración, ni lavados ni retrolavados. No hay productos químicos ni efluentes.

Como se demostró en el caso de estudio, el agua producida por el sistema cumple con los estándares WFI incluso después de meses de funcionamiento normal. No se produce acumulación de biopelícula ni crecimiento microbiano durante el funcionamiento y, cuando se combina con una desinfección completa con agua caliente, el sistema proporciona agua de pretratamiento verdaderamente libre de microbios.

Este tipo de sistema responde a todas las preocupaciones de las autoridades reguladoras sobre una posible contaminación microbiológica. El robusto sistema, si se utiliza para generar WFI, combina costos operativos muy reducidos con una alta confiabilidad. El sistema ESR-HOD ahorra agua preciosa y retarda el crecimiento bacteriano al tiempo que ofrece resultados altamente confiables durante todo el ciclo de vida del sistema.
